五金工具类 SGK昭和技研旋转接头KCL-20A-LH杨：181-0560-8753

SGK昭和技研旋转接头KCL-20A-LH杨：181-0560-8753

货号:

库存: 电询

品牌:

¥1000.00 ¥0.00

简介

SGK昭和技研旋转接头KCL-20A-LHSGK昭和技研旋转接头KCL-20A-LHSGK昭和技研旋转接头KCL-20A-LHKCL（单式螺纹安装式）是用于给旋转设备提供稳定的媒介物的旋转接头。使用条件流体空气・气体・水・油最高温度100℃最高压力0.98MPa｛10kgf/cm2｝最高转速6A～25A 1500min-1｛r…

分类: 五金工具类,

产品详情

SGK昭和技研旋转接头KCL-20A-LH

KCL（单式螺纹安装式）是用于给旋转设备提供稳定的媒介物的旋转接头。

使用条件

流体			空气・气体・水・油
最高温度			100℃
最高压力			0.98MPa｛10kgf/cm²｝
最高转速			6A～25A 1500min^-1｛r.p.m｝／ 32A～65A 1000min^-1｛r.p.m｝

规格表

公称尺寸		A	B	C	D	L₁	L₂	L₃	L
6A	1/8B	1/8	1/8	4	34	10	20	60	70
8A	1/4B	1/4	1/4	6	40	14	24	75	85
10A	3/8B	3/8	3/8	9	46	19	29	82	94
15A	1/2B	1/2	1/2	12	54	21	33	94	109
20A	3/4B	3/4	3/4	16	60	22	34	102	120
25A	1B	1	1 0/1	20	70	23	36	108	130
32A	1 1/4B	1 1/4	1 1/4	30	90	28	43	131	158
40A	1 1/2B	1 1/2	1 1/2	35	95	28	43	135	165
50A	2B	2	2	48	124	30	55	164	203
65A	2 1/2B	2 1/2	2 1/2	56	148	40	78	206	256

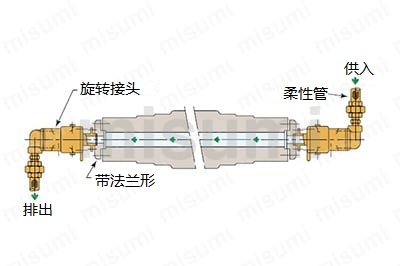

使用示例

钢铁机械轧辊、塑料制品
冷却辊
造纸用压延机
清洗机、机床等

注意・禁止事项

请避免在最高使用压力条件下以最高转速使用。
请避免空转（不通过流体）。
流体为空气时，请使用有油雾的空气，避免干燥运行。

基本信息

种类	单式	工作流体	水 / 空气 / 燃气 / 油
最高工作温度(℃)	100	最高工作压力(MPa)	0.98
连接种类	螺纹安装方式	连接螺纹种类供给侧(单式、旋转式)	Rc
连接螺纹种类排出侧(单式、旋转式)	R
