工控传动电子元器件类 SURUGA骏河精机手动滑台B11-25ARN杨：181-0560-8753

SURUGA骏河精机手动滑台B11-25ARN杨：181-0560-8753

货号:

库存: 电询

品牌:

¥1710.00 ¥0.00

简介

SURUGA骏河精机手动滑台B11-25ARNSURUGA骏河精机手动滑台B11-25ARNSURUGA骏河精机手动滑台B11-25ARNSURUGA 骏河精机 HPU - 1000 是 Smart LAC 系列的图像处理单元，需与自准直仪 H410 配套使用，用于激光自动准直测量的图像采集与分析，适配外部入射光与反射光测量场景，…

分类: 工控传动电子元器件类,

产品详情

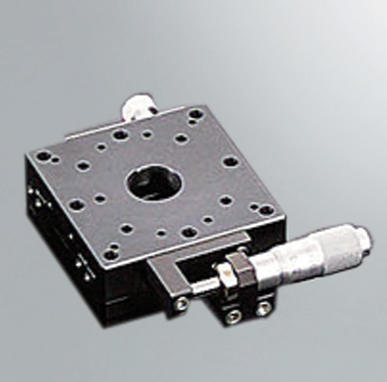

SURUGA骏河精机手动滑台B11-25ARN

SURUGA 骏河精机 HPU - 1000 是 Smart LAC 系列的图像处理单元，需与自准直仪 H410 配套使用，用于激光自动准直测量的图像采集与分析，适配外部入射光与反射光测量场景，支持自动化集成。

规格表

基本項目	型式	B11-25ARN
	CAD
	RoHS対応	○
基本规格Ⅰ	滑台面尺寸[mm]	25×25
	移动量[mm]	6.4
	移动量	±3.2mm
	导轨	交叉滚柱导轨
	本体颜色	黑
	主材质	铝－黑阳极氧化处理
	耐负载（水平放置）[kgf]	1
	耐负载（垂直使用）[kgf]	0.5
	耐负载（水平放置）[N]	9.8
	耐负载（垂直使用）[N]	4.9
	进给方式：千分尺头	千分尺（标准）（P=0.5mm）
基本规格Ⅱ	进给位置	中心
	反向规格	左右反向
	夹紧方式	标准
	润滑脂规格	标准润滑脂
分辨率	千分尺最小读数 [μm/刻度]	10
移动精度	移动精度：直线度[μm以内]	3
	移动精度：上下摆动[″以内]	30
	移动精度：左右摇动[″以内]	30
	运动的平行度[μm以内]	10
刚性	容许力矩负载：上下摆动[N・m]	1.1
	容许力矩负载：左右摇动[N・m]	0.8
	容许力矩负载：轴向转动[N・m]	0.4
	力矩刚性：上下摆动[″/N・cm]	3.03
	力矩刚性：左右摇动[″/N・cm]	2.85
	力矩刚性：轴向转动[″/N・cm]	1.8
公差	平行度[μm以内]	30
重量	自重[kg]	0.04
附件	内六角螺栓	M2-6[4个]
