CHUO中央精机显微镜TS-FLA-20杨：181-0560-8753
简介
CHUO中央精机显微镜TS-FLA-20CHUO中央精机显微镜TS-FLA-20CHUO中央精机显微镜TS-FLA-20一、核心硬件规格参数夹持柄尺寸：标准直柄外径 φ20mm，可装入铣床、加工机、磨床主轴锥孔光学放大倍率物镜：2；广角目镜 WF10总放大倍数：20 倍标线分划板：同心圆 + 十字双基准标线…
产品详情

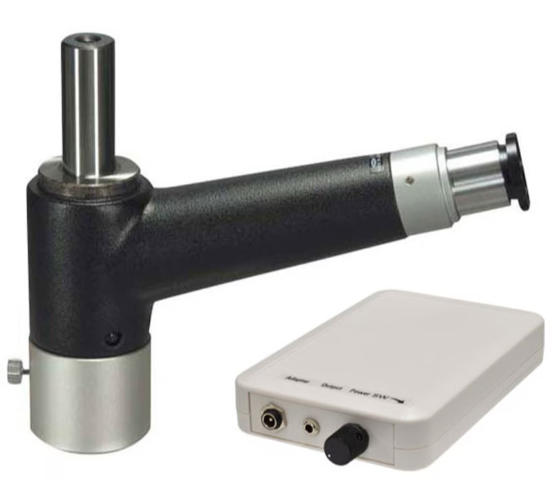

CHUO中央精机显微镜TS-FLA-20
CHUO中央精机显微镜TS-FLA-20
CHUO中央精机显微镜TS-FLA-20
一、核心硬件规格参数
夹持柄尺寸：标准直柄外径 φ20mm，可装入铣床、加工机、磨床主轴锥孔
光学放大倍率
物镜：2×；广角目镜 WF10×
总放大倍数：20 倍
标线分划板：同心圆 + 十字双基准标线，专用定心标尺
工作距离 WD：55mm
视场范围：视野直径 φ8mm
定心精度：出厂标定 ±0.005mm（5μm）微米级精准找正
照明光源：内置 8 颗白色 LED 冷光源，亮度可调；低发热不伤工件
供电方式
标配 AC 电源适配器长期车间使用
兼容 AA 干电池，无插座现场便携作业
机身结构：精密金属镜筒，抗震防加工振动偏移；密封防尘结构适配机床油污环境
二、核心功能与优势
1. 机床主轴高精度寻心（核心用途）
直接插入机床主轴，旋转主轴对照工件基准孔、外圆、工装圆心，快速校准主轴与工件同轴度，替代百分表打表，效率大幅提升、精度更高中央精机株式会社。
2. 垂直同轴落射光路
光线垂直向下直射工件，无侧光阴影，小孔、薄件、镜面工件轮廓清晰，不会出现反光误判定心中心。
3. 双供电灵活场景
车间固定工位接适配器；机台检修、外协调试可用干电池无线使用，拆装移动方便。
4. 耐机床恶劣工况
金属镜身抗撞击，防尘防切削液飞溅；内部光学镜片镀膜防油污附着，擦拭不易刮花。
5. 简易操作无门槛
旋转主轴目视十字圆对标，新手也能快速完成基准校正，减少人工打表的操作误差。
三、标准适配设备
立式铣床、加工中心、CNC 雕铣机、坐标磨床、电火花机、精密工装夹具装配台；只要主轴可夹持 φ20 柄刀具即可直接安装
¥0.00

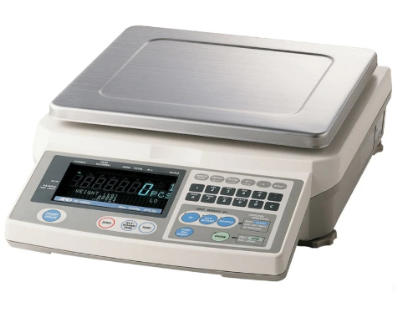

AND艾安得称电子秤 FC-5000Si 杨：181-0560-8753¥0.00
