工控传动电子元器件类 RIKEN理研垫料检测器 RM-2414杨：181-0560-8753

RIKEN理研垫料检测器 RM-2414杨：181-0560-8753

货号:

库存: 电询

品牌:

¥0.00

简介

RIKEN理研垫料检测器 RM-2414RIKEN理研垫料检测器 RM-2414RIKEN理研垫料检测器 RM-2414一、核心硬件规格通道配置：独立 4 路信号输入，可同时接 4 支感应测头（RS-833H/RS-223H/RS-233H）检测分辨率搭配小型 RS-223H：0.5μm 超高精度搭配大型 RS-233H：1μm最大监视位移…

分类: 工控传动电子元器件类,

产品详情

RIKEN理研垫料检测器 RM-2414

一、核心硬件规格

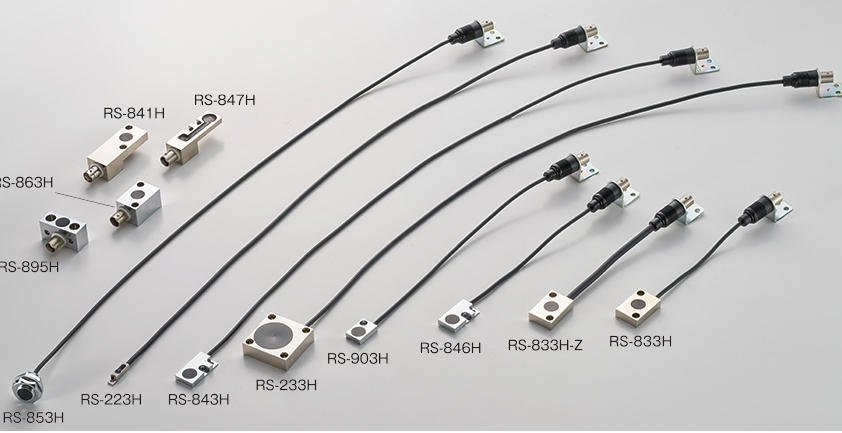

通道配置：独立 4 路信号输入，可同时接 4 支感应测头（RS-833H/RS-223H/RS-233H）
检测分辨率

搭配小型 RS-223H：0.5μm 超高精度
搭配大型 RS-233H：1μm
最大监视位移范围：99.5μm

冲压速度适配：最高支持 **4000SPM（次 / 分钟）** 高速连续模，无漏检延迟
供电：宽幅 AC100–240V 50/60Hz 全球通用电压
输入信号：START 启动、RESET 复位、周期屏蔽；NPN 无电压集电极 / 接点兼容
输出信号：2 组继电器 C 触点（NC-C-NO，AC250V 2A 阻性负载），异常输出停机信号
机身尺寸：120 (W)×154 (H)×140 (D) mm，标准机柜嵌入式安装
扩展功能：支持 RS232C 数据通讯；可联动 BL 荷重计、BM 错误检出器组成整套冲压监控系统

二、核心功能（垫料 / 跳屑监测核心）

废料上浮（垫料）检测
对比每一冲压循环下死点位移差值，只要垫料、跳屑、叠料、料渣顶起卸料板产生微米级形变，立刻判定异常，输出停机保护模具，杜绝压崩刀口、产品压痕不良。
第一反弹监视（1st BOUND）
针对高弹力弹簧、带间隙垫片模具；废料被压扁前捕捉第一次反弹位移，解决厚垫料难检出痛点。
多工位同步监控
4 通道可分别监控多工位级进模不同工序，任一工位垫料异常单独报警定位。
数值锁存与追溯
异常时锁定峰值位移数值，方便调试模具间隙、清理废料。
