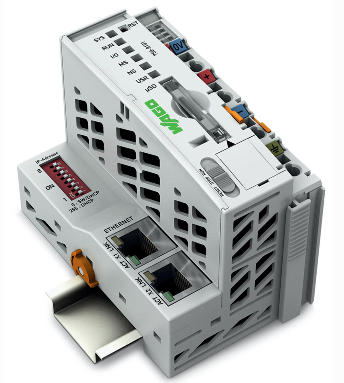

WAGO PFC100双网口 PLC 控制器 750-8101杨：181-0560-8753

一、基础定位

750-8101 属于WAGO 750 系列模块化总线 PLC（PFC100 一代标准款），德国原装 DIN 导轨式紧凑型控制器，作为整套 750/753 系列 IO 模块的主控 CPU，自带双以太网内置交换机，实现 IO 采集、逻辑控制、网络通讯一体化；原厂已于2026 年 1 月正式停产（EOL），市面流通多为库存现货、翻新备件。

别名：07508101、WAGO PFC100 2ETH 控制器

二、核心硬件参数

1、运算与存储

处理器：ARM Cortex-A8，主频 600MHz
运行内存：256MB RAM；闪存：256MB Flash
程序空间：12MB（程序 + 数据动态分配）
掉电保存：64KB 硬件非易失存储 + 64KB 软件掉电存储
外置存储：MicroSD 卡槽，最大支持 32GB（用于程序备份、日志、数据记录）
系统：带硬实时补丁的 Linux 3.18 实时系统

2、供电与物理规格

额定供电：DC24V，允许范围 18～31.2VDC（系统电源 + 现场 IO 电源分开两路笼式端子供电）
安装：标准 35mm DIN 导轨卡扣安装
本体宽度：61.5mm；防护等级：IP20（控制柜内使用）
工作温度：标准款 0℃～+55℃；衍生型号 750-8101/025-000 为宽温型
环境：湿度 5%～95% 无凝露；抗振动 4g、抗冲击 15g，满足工业车载、船舶 EMC 标准
接线：WAGO 专利 CAGE CLAMP 弹簧笼式接线端子，免工具接线，抗震不易松脱

3、接口配置

双 RJ45 以太网口（自带二层交换机）
速率 10/100M 自适应，支持线型（菊花链）组网，省去额外交换机；最多单节点支持 250 个网络连接、挂载 64 台现场设备
状态指示灯：SYS 系统、RUN 运行、I/O 本地总线、USR 用户自定义、两路网口状态灯
DIP 拨码：可直接设定 IP 地址最后一段，快速现场组网
复位按键、系统总线背板（后端插接 750 全系列 IO 模块）
