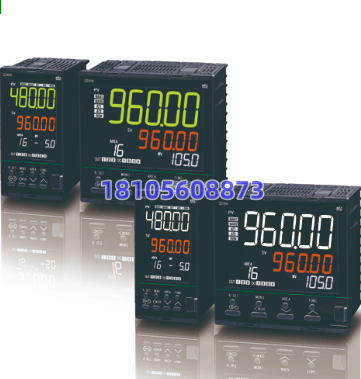

RKC日本理化数字显示控制器（过程/温度控制器）GZ系列（GZ400 / GZ900）

  RKC日本理化数字显示控制器（过程/温度控制器）GZ系列（GZ400 / GZ900）

  RKC日本理化数字显示控制器（过程/温度控制器）GZ系列（GZ400 / GZ900）

  RKC日本理化数字显示控制器（过程/温度控制器）GZ系列（GZ400 / GZ900）

通用输入

（可选热电偶、测温电阻、电压、电流）

测量精度：显示值的±0.1%

取样周期：0.01秒

11段5位数字显示

对应前面专用通信

2输入功能

插件构造

主要规格

输入点数：最大2点

输入种类：通用输入 　※输入范围参照输入值范围代码表（型号·价格）

1）热电偶输入：K, J, R, S, B, E, N, T, W5Re/W26Re, PLⅡ, PR40-20, U, L

2）测温电阻输入：Pt100, JPt100 (3線式）

3）低直流电压电流输入：DC0～10mV, DC0～100mV,DC0～20mA, DC4～20mA

4）高直流电压输入：DC0～1V, DC0～5V, DC1～5V, DC0～10V, DC-5～+5V,D C-10～+10V

取样周期：0.01秒

测量精度：±（显示值的0.1%+1digit）　※根据输入·范围不同有差异

输出1（OUT1）　※控制·事件·加热器断线功能·控制回路断线·模拟传输等

1）继电器触点输出：1c触点 　※使用高耐久性继电器

2）驱动SSR用电压脉冲输出：DC 0/12V

3）电流输出：DC 0～20mA, DC 4～20mA

4）电压连续输出：DC0～5V, DC1～5V, DC0～10V

5）晶体管输出：容许负载电流　100 mA

 ＜供选规格＞

输出2（OUT2）　※控制·事件·加热器断线功能·控制回路断线·模拟传输等

1）继电器触点输出：1a触点 　※使用高耐久性继电器

2）驱动SSR用电压脉冲输出：DC 0/12V

3）电流输出：DC 0～20mA, DC 4～20mA

4）电压连续输出：DC0～5V, DC1～5V, DC0～10V

5）晶体管输出：容许负载电流　100 mA

输出3（OUT3）　※输出3：通用输出

1）驱动SSR用电压脉冲输出：DC 0/14V

2）电流输出：DC 0～20mA, DC 4～20mA

数字输出（DO：最大4点）

继电器触点输出：1a触点

事件功能（最大4点）

远程输入

1）低直流电压电流输入：DC0～10mV, DC0～100mV,DC0～20mA, DC4～20mA

2）高直流电压输入：DC0～1V, DC0～5V, DC1～5V, DC0～10V, DC-5～+5V,D C-10～+10V

事件输入（最大6点）

事件输入种类：RUN/STOP切换，AUTO/MAN切换，输入2的用途切换，联锁解除，峰值/谷值保持解除，自整定ON/OFF，设定锁定/解锁切换，正/逆动作切换，存储区域切换（SET有/无）,　存储区域跳转

模拟传输输出（最大1点）

1）直流电流输出：DC0～20mA, DC4～20mA

2）直流电压输出：DC0～5V, DC1～5V, DC0～10V

通信功能：通信方式 RS-422A / RS-485

 ＜一般规格＞

电源电压（额定）：AC100～240V / AC24V / DC24V

容许周围温度：-10～55℃

重量：GZ400　约221g

GZ900　约291g

安全标准：UL　UL61010-1

cUL　CAN/CSA-22.2 NO.61010-1

CE标志：低电压指令（LVD）EN61010-1

EMC指令　EN61326-1

RCM　EN55011
