Panasonic松下传感器NA1-PK5-PN-J合肥栗山小胡181-05608873

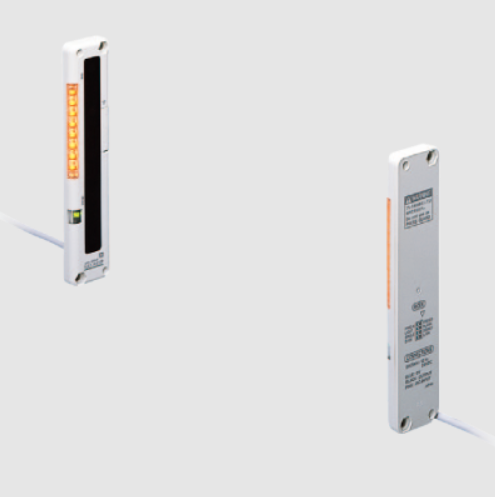

 Panasonic松下传感器NA1-PK5-PN-J

 Panasonic松下传感器NA1-PK5-PN-J

 Panasonic松下传感器NA1-PK5-PN-J

感应高度100 毫米 3.937 英寸

感应范围 0.1 至 1.2 m，0.328 至 3.937 英尺（设置为 SHORT 时为 0.05 至 0.5 m，0.164 至 1.640 英尺）（

注意）感应范围是发射器和接收器之间可能的设置距离。

光束间距 25 毫米 0.984 英寸

光束通道数 5 个波束通道

传感对象 Ø35 mm Ø1.378 英寸或更多不透明物体

（完全光束中断物体）

电源电压 12 至 24 V DC 正负 10 % 纹波 P-P 10 % 或更低

功耗发射器：0.6 W 以下

接收器：0.9 W 以下

（注） 通过以下公式获取电流消耗。

电流消耗 = 功耗 / 电源电压

（例如）当电源电压为 12 V 时，发射器的电流消耗为

0.5 W / 12 V ≈ 0.042 A = 42 mA

输出PNP 集电极开路晶体管

- 最大源电流：100 mA

- 施加电压：30 V DC 或更低（输出和 +V 之间）

- 剩余电压：1 V 或更低（在 100 mA 源电流下），0.4 V 或更低（在 16 mA 源电流下）

输出：利用率类别 DC-12 或 DC-13

输出：输出作 当一个或多个光束通道中断时开或关 / 当两个或多个光束通道中断时开或关，可通过作模式开关选择

输出：短路保护 注册

响应时间 10 毫秒或更短（使用干扰防止时，浅色状态：30 毫秒或更短，黑暗状态：13 毫秒或更短）

指示灯：发射极 电源指示灯：绿色 LED（电源打开时亮起）

作业指示灯：橙色 LED（当作业指示灯输入为高电平时亮起或闪烁，照明模式由作模式开关选择）

指示灯：接收器 作指示灯：红色LED（当一个或多个光束通道中断时亮起，但在双光束中断模式下，当两个或多个光束通道中断时亮起）

稳定入射光束指示灯：绿色LED（当所有光束通道稳定接收时亮起）

作业指示灯：橙色LED（当作业指示灯输入为高时亮起或闪烁，通过作模式开关选择照明模式）

干扰预防功能 注册

污染程度 3（工业环境）

保护 IP62 （IEC）

环境温度 -10 至 +55 °C +14 至 +131 °F

（不允许结露或结冰），

储存：-20 至 +70 °C -4 至 +158 °F

环境湿度：35 至 85 % 相对湿度，存储：35 至 85 % 相对湿度

环境照度：白炽灯：受光面 3,000 lx 以下

耐压性：1,000 V AC 连接在一起的所有电源端子和外壳之间持续一分钟

绝缘电阻：20 MOhm 或更高，所有连接在一起的电源端子和外壳之间有 250 V DC 电磁

抗振性：10 至 150 Hz 频率，0.75 mm 0.030 在 X、Y 和 Z 方向上双振幅，每个方向持续 2 小时

抗冲击性X、Y、Z方向加速度为490 m/s2（约50 G），各3次

发射元件 红外LED

（峰值发射波长：950 nm 0.037 mil，同步扫描系统）

材料外壳：耐热 ABS

镜头盖：亚克力

指示器盖：亚克力

电缆：0.3 mm2 4 芯（发射器：3 芯）耐油敞篷车电缆，2 m 6.562 ft 长

电缆延长：发射器和接收器均可延长至 100 米 328.084 英尺，电缆长度为 0.3 毫米2 或更大。
